Datos del producto:
Pago y Envío Términos:
|
Industrias aplicables: | Fábrica, energía y explotación minera | Después de servicio de garantía: | Ayuda en línea |
---|---|---|---|
Tipo de la honda: | cuerda de alambre | Levante la velocidad: | 16m/s |
Servicio post-venta proporcionado: | Dirige disponible para mantener la maquinaria en ultramar | Dimensión total (length*width*height): | 7.35*9.5*3 |
Diámetro del engranaje de la guía (m): | 3,5 | Velocidad máxima del alzamiento (m/s): | 16 |
Diámetro del engranaje de fricción (m): | 3,5 | Cantidad del alambre: | 4 |
Diferencia estática de la tensión del alambre máximo (kn): | 220 | Distancia máxima del alambre (milímetros): | 300 |
Alta luz: | Alzamiento de la fricción de la bobina,Alzamiento de la fricción de 500 Kn |

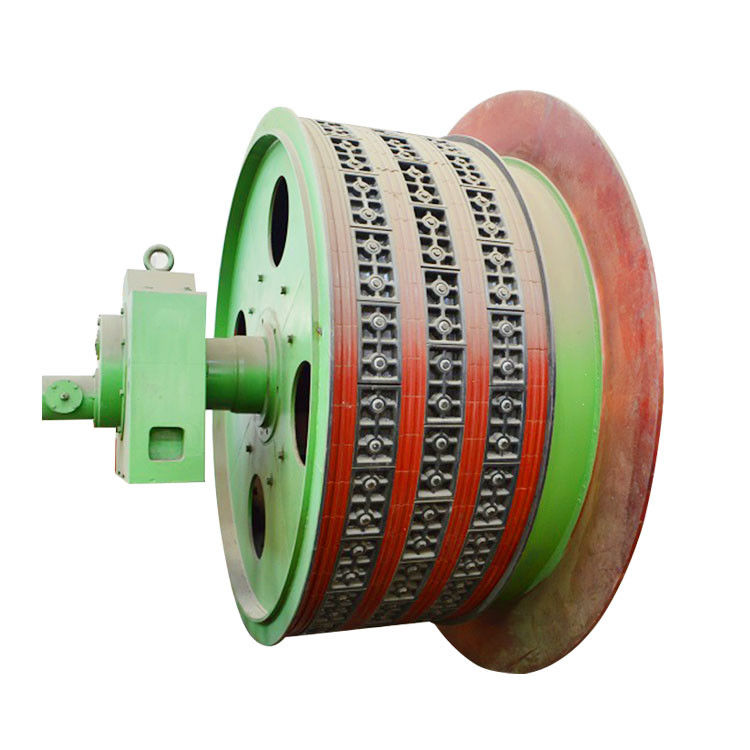

Una cuerda de alambre de acero cerrada con un envase en el centro se hiere en el tambor. Cuando el motor conduce el tambor para girar, la fricción y la fuerza de la cuerda de alambre de acero y del tambor se utilizan para levantar y para bajar el envase. Control para alcanzar el frenado; realice la indicación de la profundidad del envase a través de diversos sistemas de la indicación de posición; supervise, y proteja la máquina entera a través del sistema mecánico, eléctrico, y hydráulico combinado integrado por diversos sensores y elementos de control; realice el alzamiento a través de la transmisión de información de la tecnología del ordenador y de red dentro y afuera.
Gama del uso:
Esta serie de productos se utiliza en minas de carbón, las minas de metal y las minas para el carbón de elevación, minerales, personales de elevación del no metal, bajando los materiales y equipo, etc.
Modelo | Diámetro de rueda de fricción | Número de cuerdas de alambre | Diferencia estática máxima de la tensión de la cuerda de alambre | Tensión estática máxima de la cuerda de alambre | Diámetro máximo de la cuerda de alambre | Espaciamiento de la cuerda de alambre | Velocidad de elevación | Reductor | Diámetro de rueda de la guía | Peso de la dislocación de la máquina (no incluyendo el motor) | Peso de la dislocación de la rueda de la guía | Peso de la máquina (excepto el equipo eléctrico) | Dimensiones (L * W * H) | |
m | raíz | KN | KN | milímetro | milímetro | m/s | modelo | Ratio de la velocidad | m | kilogramo | kilogramo | kilogramo | m | |
JKM-2.25*4 (|) | 2,25 | 4 | 80 | 230 | 24 | 200 | 10 | Xp800 | 7,35 10,5 11,5 |
2,25 | 6500 | 2100 | 33847 | 7.4*8*2.3 |
JKM-2.8*4 (|) | 2,8 | 4 | 140 | 340 | 28 | 250 | 15 | Xp1000 | 2,8 | 9820 | 2480 | 45300 | 8.5*10*2.65 | |
JKM-2.8*6 (|) | 2,8 | 6 | 180 | 510 | 28 | 250 | 15 | Xp1120 | 2,8 | 12700 | 3840 | 69000 | 8*8.5*2.68 | |
JKM-3.25*4 (|) | 3,25 | 4 | 180 | 520 | 36 | 300 | 15 | Xp1120 | 3,25 | 12700 | 3840 | 72000 | 8.9*8.9*2.98 | |
JKM-3.5*4 (|) | 3,5 | 4 | 220 | 590 | 38 | 300 | 15 | Xp1120 | 3,5 | 13500 | 4060 | 75000 | 9*9*3.2 | |
JKM-3*4 (|||) | 3 | 4 | 140 | 450 | 32 | 300 | 15 | 3 | 8940 | 3060 | 45000 | 7*8.7*2.68 | ||
JKM-3.25*4 (|||) | 3,25 | 4 | 112 | 480 | 32 | 300 | 15 | 3,25 | 10940 | 3060 | 48000 | 7.2*8.9*2.98 | ||
JKM-3.5*4 (|||) | 3,50 | 4 | 220 | 525 | 35 | 300 | 15 | 3,5 | 13500 | 4060 | 56507 | 7.3*9*3.2 | ||
JKM-3.5*6 (|||) | 3,50 | 6 | 220 | 820 | 35 | 300 | 15 | 3,5 | 18500 | 4760 | 74000 | 8*9*3.2 | ||
JKM-4*4 (|||) | 4 | 4 | 250 | 750 | 40 | 300 | 15 | 4 | 16300 | 4080 | 74200 | 7.5*9*3.63 | ||
JKM-4*6 (|||) | 4 | 6 | 250 | 750 | 40 | 300 | 15 | 4 | 18500 | 6020 | 99500 | 9*9*3.63 | ||
JKM-4.5*4 (|||) | 4,5 | 4 | 250 | 900 | 48 | 300 | 15 | 4,5 | 27800 | 8950 | 99100 | 9*9.5*3.63 | ||
4.5*6 (|||) | 4,5 | 6 | 340 | 1350 | 48 | 300 | 15 | 4,5 | 35000 | 11300 | 133000 | 12*9.5*3.9 |
Modelo | Diámetro de rueda de fricción | Número de cuerdas de alambre | Diferencia estática máxima de la tensión de la cuerda de alambre | Tensión estática máxima de la cuerda de alambre | Diámetro máximo de la cuerda de alambre | Espaciamiento de la cuerda de alambre | Velocidad de elevación | Ratio de la velocidad del reductor | Diámetro de rueda de la guía | Peso de la dislocación de la máquina (no incluyendo el motor) | Peso de la dislocación de Skywheel | Peso de la máquina (excepto el equipo eléctrico) | Dimensiones (L * W * H) | |
m | raíz | KN | KN | milímetro | milímetro | m/s | modelo | Ratio de la velocidad | m | kilogramo | kilogramo | kilogramo | m | |
JKMD-2.25*4 (|) | 2,25 | 4 | 65 | 215 | 22 | 250 | 10 | Xp800 | 7,35 10,5 11,5 |
2,25 | 6500 | 2300*2 | 46350 | 6.8*9.5*2.3 |
JKMD-2.8*4 (|) | 2,80 | 4 | 95 | 335 | 28 | 300 | 15 | Xp1000 | 2,8 | 11000 | 4100*2 | 63000 | 8.5*10*2.67 | |
JKMD-3.25*4 (|) | 3,25 | 4 | 180 | 520 | 36 | 300 | 15 | Xp1120 | 2,8 | 12700 | 4060*2 | 98008 | 8.9*9.5*3 | |
JKMD-3.5*4 (|) | 3,5 | 4 | 140 | 525 | 38 | 300 | 15 | Xp1120 | 3,5 | 17600 | 5500*2 | 101410 | 8.9*9.5*3 | |
JKMD-3*4 (|||) | 3 | 4 | 140 | 450 | 32 | 300 | 16 | 3 | 11500 | 4540*2 | 74500 | 7*8.7*2.68 | ||
JKMD-3.25*4 (|||) | 3,25 | 4 | 140 | 450 | 36 | 300 | 16 | 3,25 | 10940 | 5500*2 | 82192 | 7.2*8.9*2.98 | ||
JKMD-3.5*4 (|||) | 3,50 | 4 | 220 | 590 | 38 | 300 | 16 | 3,5 | 10940 | 5500*2 | 84500 | 7.35*9.5*3 | ||
JKMD-4*4 (|||) | 4 | 4 | 270 | 800 | 44 | 350 | 16 | 4 | 24400 | 7800*2 | 12500 | 8.1*8.7*3.4 | ||
JKMD-4.5*4 (|||) | 4,5 | 4 | 340 | 980 | 50 | 350 | 16 | 4,5 | 27800 | 8950 | 99100 | 9*9.5*3.63 | ||
JKMD-5*4 (|||) | 5 | 4 | 340 | 1200 | 54 | 350 | 16 | 5 | 36500 | 11300*2 | 191500 | 9.5*10*4 |
